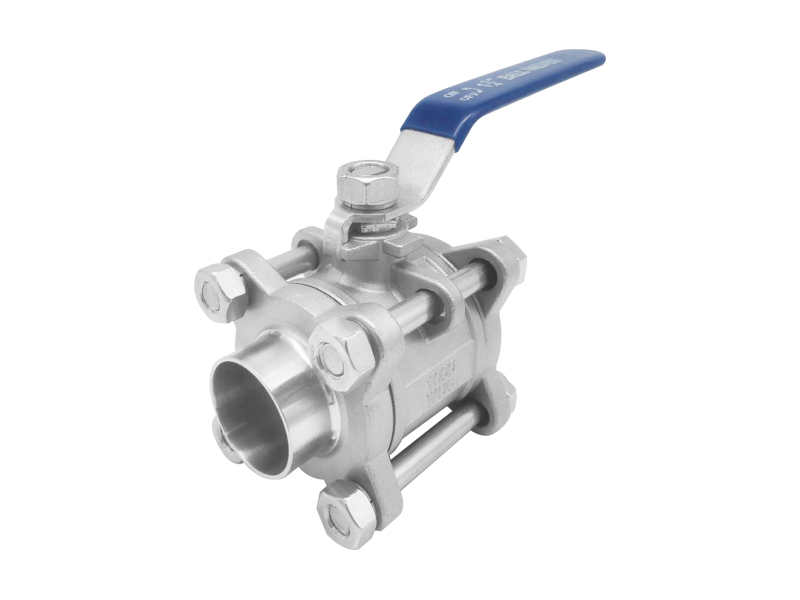

三片式短焊洁净球阀


三片式短焊洁净球阀执行标准
防爆中轴/全流
适用温度范围 -20to120℃
使用压力 ≤1.6MPa
设计制造 GB/T-12237/ANSI B16.34
尺寸参照 GB/T-9113.1/ASMEB16.5CLASS150
长度 GB/T-12221/ASMWB16.1
螺纹标准 BSPT/BSP/NPT/DIN/JIS/RC/G

检查与测试

GB/T-13927/API598


三片式短焊洁净球阀材料列表
零件名称 材质
阀体 WCB CF8M CF8
阔盖 WCB CF8M CF8
SS304 SS316 SS304
阔杆 SS304 SS316 SS304
阀座 RTFE RTFE RTFE
杆密封 PTFE PTFE PTFE
中头垫  PTFE PTFE PTFE
填料压套 SS202 SS202 SS202
手柄 SS202 SS202 SS202
锁片 - - -
胶套 PLASTIC PLASTIC PLASTIC
弹垫 SS202 SS202 SS202
螺母 SS202 SS202 SS202
螺栓 SS202 SS202 SS202

三片式短焊洁净球阀外形尺寸
NPS DN d L H W
3/8" 10 12 66 50 95
1/2" 15 15 60 60 110
3/4" 20 20 74 63 110
1" 25 25 89 80 140
1-1/4" 32 32 95 86 140
1-1/2" 40 38 109 94 155
2" 50 50 129 104 180
2-1/2" 65 65 177 140 220
3" 80 80 193 152 260
4" 100 100 217 170 350
